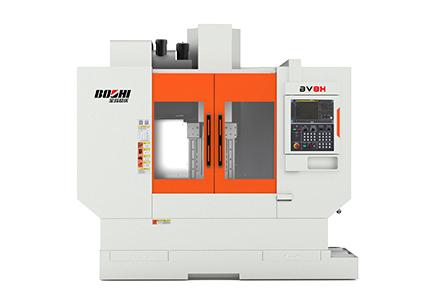

BV642H、BV852H、BV1162H立式加工中心是一款高速度、高精度的三轴线轨立式加工中心，X/Y/Z三轴采用滚柱线轨，Z轴无配重平衡结构，整机高速高精，稳定可靠。用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序；既可用于中小批量多品种加工生产，也可以进入自动线进行批量生产。
产品特点：
1）Y轴两导轨采用大跨距设计，工作台在X轴全行程范围内，重心均在两导轨之间，保证了机床高精度、高刚性。
2）采用独立内防护支撑结构，保证了线轨的精度和寿命。
3） 移动部件采用轻量化设计，确保进给响应速度。
4）丝杠采用双向肩面定位结构，提高轴向刚性，保证进给轴运动的平稳性、可靠性和精度持久性。
5）标配主轴环喷，保证加工冷却效果，提升加工质量。
6）Z轴无配重结构，采用大规格带抱闸伺服电机，快移速度高、响应快。
7）整机采用全封闭防护结构。
适用行业：
适用于汽车、摩托车、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单位 |
BV642H |
BV852H |
BV1162H |
|
|
工作台 |
工作台面积（宽X长） |
mm |
420×800 |
520×1000 |
620×1300 |
|
T型槽（数量-尺寸×间距） |
mm |
3-18（H8） |
5-18（H8） |
5-18（H8） |
|
|
最大承重 |
kg |
500 |
600 |
1000 |
|
|
T型槽间距 |
mm |
125 |
90 |
100 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
BT40 |
BT40 |
|
主轴电机功率 |
kW |
7.5/11（FANUC） |
11/15（FANUC） |
||
|
主轴最高转速 |
r/min |
10000（可选12000） |
8000（可选12000） |
||
|
行程 |
X轴左右行程 |
mm |
600 |
800 |
1100 |
|
Y轴前后行程 |
mm |
400 |
550 |
650 |
|
|
Z轴上下行程 |
mm |
500 |
600 |
650 |
|
|
加工范围 |
主轴中心至立柱导轨距离 |
mm |
480 |
570 |
690 |
|
主轴端至工作台面距离 |
mm |
110-610 |
110-710 |
130-780 |
|
|
进给 |
最大切削进给速度 |
mm/min |
10000 |
||
|
X、Y、Z轴快速移动速度 |
m/min |
48/48/48 |
36/36/32 |
||
|
刀库
|
刀库容量(圆盘) |
pcs |
24 |
||
|
最大刀具重量 |
kg |
8 |
|||
|
最大刀具尺寸 |
mm |
Φ80×250 |
Φ80×300 |
||
|
精度 |
X、Y、Z轴定位精度 |
mm |
0.006 |
0.006 |
0.01/0.008/0.008 |
|
X、Y、Z轴重复定位精度 |
mm |
0.005 |
0.005 |
0.008/0.006/0.006 |
|
|
其它 |
气源流量（ANR） |
L/min |
350 |
||
|
气压 |
MPa |
0.6-0.8 |
|||
|
机床毛重 |
kg |
4300 |
6000 |
8000 |
|
|
机床净重 |
kg |
4000 |
5500 |
7600 |
|
|
外形尺寸（不含排屑器） |
mm |
2350×2150×2450 |
2800× 2300×3100 |
3430×2700×3200 |
|
