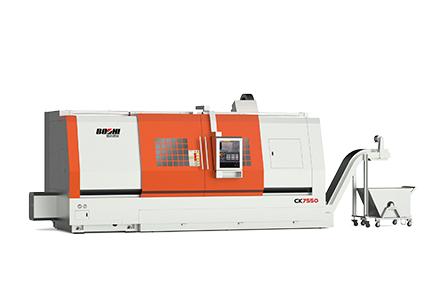

CK7550系列
产品介绍：

CK7550 系列数控车床是一款大规格全功能数控卧式车床，采用宽矩形淬硬滑动导轨结构，配以高端数控系统和多工位卧式转塔刀架，机床自动化程度高，操作方便快捷，性价比高。机床采用高强度铸铁铸造、床身底座式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；多工位转塔刀架，可连续分度，就近换刀。


产品特点：

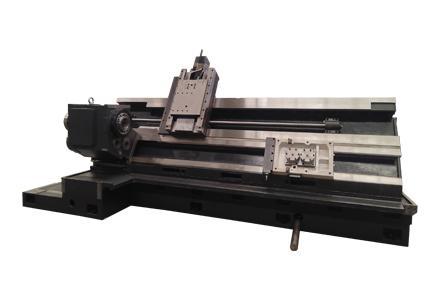

  • 采用高强度铸铁60°斜床身结构，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；

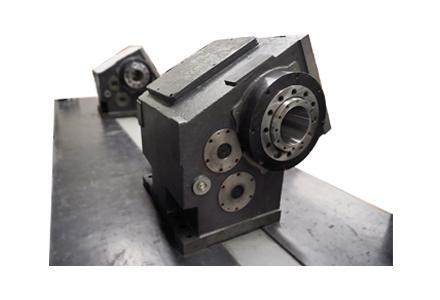

  • 主轴组件采用精密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定；

  • X/Z 轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；

  • 液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋钮操作，表盘显示，调整安全、方便；

  • 导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命。

适用行业：

适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。


技术规格：
分类 项目 单位 规格（1500） 规格（2000） 规格（3000） 规格（4000）
加工范围 床身上最大回转直径 mm Φ850 Φ850 Φ850 Φ1030
床鞍上最大回转直径 mm Φ600 Φ600 Φ600 Φ600
最大车削直径 mm Φ750 Φ750 Φ750 Φ750
最大车削长度 mm 1500 2000 3000 4000
主轴 液压卡盘直径 mm Φ530 Φ530 Φ530 Φ530
主轴头型式 GB5900.1 A2-11 A2-11 A2-11 A2-11
主轴锥孔规格   1:20 1:20 1:20 1:20
主轴通孔直径 mm Φ135 Φ135 Φ135 Φ135
主轴转速 r/min L:8-530 H:30-1200 L:8-530 H:30-1200 L:8-530 H:30-1200 L:8-530  H:30-1200
主电机功率 (连续 / 30 分钟) kW 30/37 30/37 30/37 30/37
尾座 套筒直径 / 行程 mm 150/150 150/150 150/150 150/150
顶尖锥度 MT No. 6 6 6 6
床鞍 倾斜角度 deg 60° 60° 60° 60°
移动距离 X/Z mm 385/1540 385/2040 385/3050 385/4050
快速移动速度 X/Z m/min 10/12 10/12 10/12 10/6

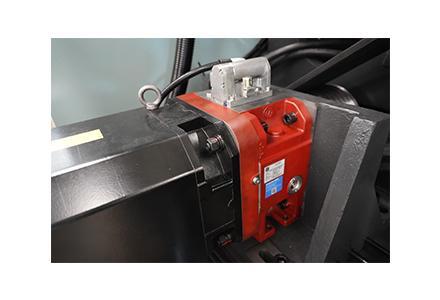

刀架 刀位数 — 8/12 8/12 8/12 8
刀具尺寸 (车削 / 镗孔) mm □32×32/60 □32×32/60 □32×32/60 □32×32/Φ60
其它 电源 kVA 75 75 75 70
体积 (长 × 宽 × 高) 不含排屑器 mm 5420×2800×2770 5870×2683×2649 7360×2800×2770 8850×3000×3000
总重量 kg 15000 16000 20000 25000
