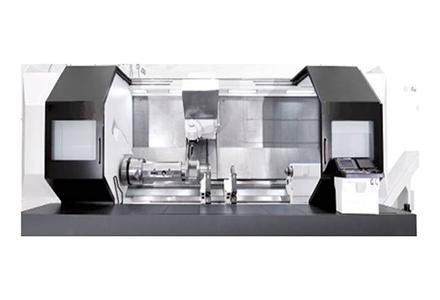

BH1000V 是一款具有五轴五联动功能的卧式车铣复合加工中心。机床配置有 X、Y、Z、B、C1/C2 五轴，可实现车、铣、镗、钻、齿加工等工序复合加工；尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。公司致力于复杂零件加工要求的分析，开发相关附件为每个用户提供可定制的有效的整体解决方案。
产品特点：
●床身：床身采用球墨铸铁铸造，机床刚性及稳定性好；
●主轴箱：机械主轴采用双电机主从模式，连接齿轮箱，双档变速，主电机功率可选择，主轴夹紧力可调，可根据用户需求配置电主轴；
●传动驱动：X/Y/Z 轴均配置双电机，传递扭矩大，移动速度快，五轴全闭环控制，加工精度高；

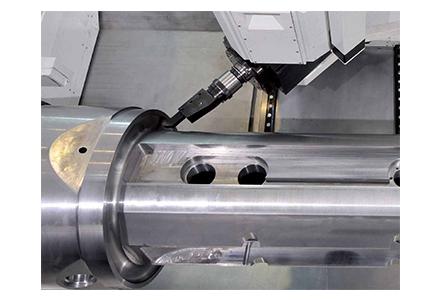

●加工能力：工件一次装夹完成多道工序加工，装夹误差少、生产效率高；

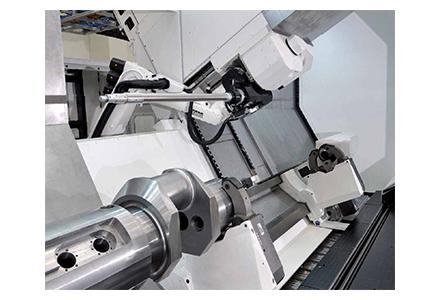

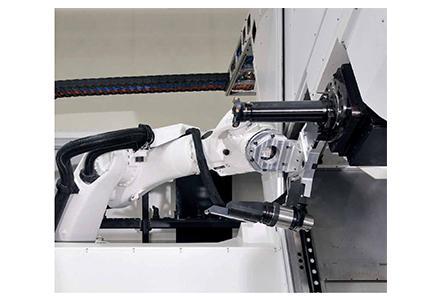

●刀库：采用仓储式刀库，配备工业机器人实现刀具及附件头快速更换，刀库容量扩充方便，可根据用户需求配置链式 / 圆盘刀库；
●主轴端跳、径跳均小于 0.008，加工表面粗糙度可达到 Ra1.6。
适用行业：
产品适用于能源领域的汽轮机转子轴、水轮机传动轴、发电机传动轴、风电齿轮箱传动轴等；其他领域的空气压缩机公转子和母转子、石油天然气行业的深孔钻头等零件的复合加工。
|
BHR1000V机床参数表 |
||||||
|
项目 |
单位 |
参数 |
项目 |
单位 |
参数 |
|
|
工作区域 |
X轴 |
|||||
|
回转直径 |
mm |
1220 |
行程 |
mm |
1230(-30～﹢1200) |
|
|
两顶尖距离 |
mm |
5000 |
最小设定单位 |
mm |
0.001 |
|
|
工件最大重量 |
Kg |
1000(盘类) 5000(轴类) |
Y轴 |
|||
|
车削主轴 |
快进速度 |
m/min |
40 |
|||
|
主电机功率100% |
kW |
30+30 |
最大进给力 |
N |
28500 |
|
|
最大卡盘速度 |
rpm |
1500 |
行程 |
mm |
700(-350～350) |
|
|
最大扭矩100% |
Nm |
5434 |
最小设定单位 |
mm |
0.001 |
|
|
标准卡盘直径 |
mm |
630 |
Z轴 |
|||
|
轴承前端直径 |
mm |
260 |
快进速度 |
m/min |
30 |
|
|
主轴通过直径 |
mm |
185 |
最大进给力 |
N |
28800 |
|
|
主轴鼻端 |
DIN 55026 |
A15 |
行程 |
mm |
5500 |
|
|
C轴 |
最小设定单位 |
mm |
0.001 |
|||
|
最大转速 |
rpm |
40 |
精度 |
|||
|
额定扭矩 |
Nm |
3800 |
定位精度X/Y/Z轴 |
全行程 |
mm |
0.008/0.008/0.03 |
|
最小分度角度 |
° |
0.001 |
定位精度B/C轴 |
″ |
7/7 |
|
|
行程范围 |
° |
±n×360° |
重复定位精度X/Y/Z轴 |
mm |
0.005/0.005/0.015 |
|
|
铣削主轴 |
重复定位精度B/C轴 |
″ |
5/5 |
|||
|
铣削电机功率 |
kW |
64 |
加工精度 |
|
IT6 |
|
|
转速 |
rpm |
3000 |
加工工件圆度 |
mm |
0.004/Φ150 |
|
|
额定扭矩 S1(100%) |
Nm |
574 |
加工工件直径的一致性 |
mm |
0.010/Φ150×300 |
|
|
刀柄 |
|
HSK-A100 |
加工工件平面度 |
mm |
0.015/Φ300 |
|
|
轴承前端直径 |
mm |
130 |
加工工件粗糙度 |
μm |
Ra1.6 |
|
|
B轴 |
尾座 |
|||||
|
最大转速 |
rpm |
16 |
套筒直径 |
mm |
260 |
|
|
额定输出扭矩 |
Nm |
1500 |
套筒行程 |
mm |
250 |
|
|
鼠齿盘分度角度 |
° |
1 |
刀库 |
|||
|
最小分度角度 |
° |
0.001 |
刀库类型 |
|
双圆盘刀库 |
|
|
摆角范围 |
° |
-100～+100 |
数量 |
把 |
60 |
|
|
锁紧扭矩(固定角度加工) |
Nm |
15000 |
最大刀具长度 |
mm |
500 |
|
|
锁紧扭矩(任意角度加工锁紧) |
Nm |
2400 |
最大刀盘直径(满刀/凌空) |
mm |
Φ110/Φ160 |
|
|
X轴 |
最大刀具重量 |
kg |
18 |
|||
|
快进速度 |
m/min |
40 |
数控系统 |
|||
|
最大进给力 |
N |
27000 |
华中HNC-10 |
|||
